100X活塞式遥控浮球阀
产品概述
100X活塞式遥控浮球阀(水力控制阀)的阀盘与活塞通过阀杆连接为一体，利用浮球导阀的启闭来控制敏感元件活塞的上下运动。而达到主阀的启闭。00X活塞式遥控浮球阀使用安全可靠、调试方便、寿命长。login_亿万28·(官方)代理招商直营平台 生产的100X活塞式遥控浮球阀实用于口径大于等于500mm的管路中。
100X活塞式遥控浮球阀
100X活塞式遥控浮球阀结构图1、浮球导阀 2、球阀 3、针形阀
典型安装图

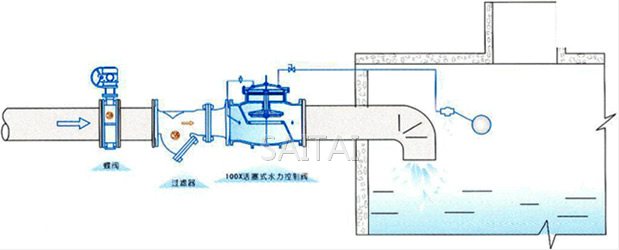

100X活塞式遥控浮球阀典型安装示意图
主要外形尺寸
| DN | 500 | 600 | 700 | 800 |
| L | 1075 | 1230 | 1300 | 1450 |
| H1 | 620 | 695 | 930 | 950 |
| H | 750 | 850 | 1120 | 1150 |
注：
1.本网页的100X活塞式遥控浮球阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向亿万28阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
