H108X活塞式电动遥控阀
产品概述
H108X活塞式电动遥控阀(水力控制阀)主要用于安装在各类给水系统的管道上，根据电信号或手动操作，使阀门打开或关闭。准确快速的控制反应是H108X活塞式电动遥控阀较大优点。login_亿万28·(官方)代理招商直营平台 生产的H108X活塞式电动遥控阀关闭速度可调，阀门平稳关闭而不会产生压力波动，采用三向电磁阀，维护简单。
H108X活塞式电动遥控阀

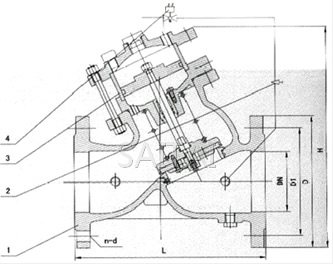

H108X活塞式电动遥控阀结构图
典型安装图

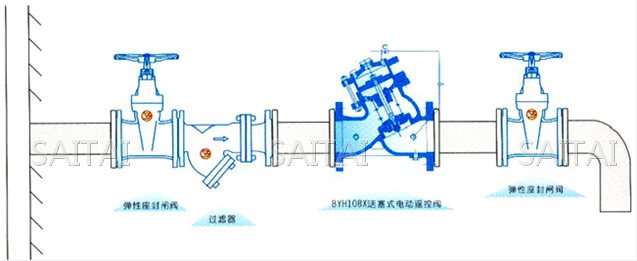

H108X活塞式电动遥控阀典型安装示意图
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | 1300 | 1450 | 1650 | 1800 | 2000 | 2350 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1600 | 1800 | 2000 | 2300 | 2600 | 2700 | 2860 | 3200 |
注：
1.本网页的H108X活塞式电动遥控阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向亿万28阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
